埋地式加長桿閘閥概述

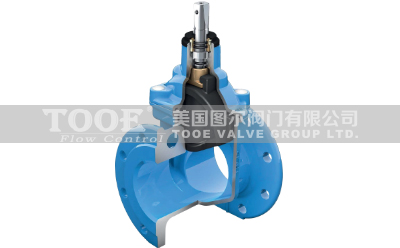

軟密封閘閥是用閘板整體包膠產生彈性變形的補償作用達到良好的密封效果，克服了傳統閘閥密封不良、漏水和生銹的現象。廣泛用于自來水、污水、建筑等流體管道上，起檢修、開關、排空等作用。閥門采用無凹腔結構，閥體閥蓋內外表面噴涂環氧樹脂，閘板表面包覆橡膠，杜絕了腐蝕發生的可能性，閥桿密封處舍棄填料而采用"O"形密封圈，使得密封更加可靠。根據需要，本閘閥可以采用操作桿、手輪、電動及氣動等方式操作。

軟密封閘閥有一個全通徑無溝槽的底部，允許閥門中的沙礫和石子通過。如果閥門關閉時底部有雜質通過，閥瓣橡膠表面能將雜質包裹住，從而使閥門關閉。橡膠包裹雜質：優質的橡膠材料要足夠柔軟來包裹雜質，且要在閥門重新開啟時足夠強壯將雜質彈走。這意味著橡膠表面將快速恢復原形以確保無滴漏密封。試驗證明，一個DN250的閥瓣橡膠表面可包裹直徑達Ø8.7mm的雜質。

埋地式加長桿閘閥參數

公稱通徑：DN40-DN1200(1 1/4"-48")		閥體材質：鑄鐵、球墨鑄鐵、鑄鋼、碳鋼、不銹鋼
公稱壓力：1.0Mpa-2.5Mpa		閥芯材質：鑄鐵、球墨鑄鐵、鑄鋼、碳鋼、不銹鋼
適用溫度：-10℃~85℃		閥瓣橡膠：EPDM橡膠、NBR丁腈橡膠
適用介質：水、油品、污水、海水		法蘭連接：GB/17241.6；EN 1092；；ISO 7005-2
設計制造：GB/T24924；DIN 3352-2；BS 5163；EN 1074		結構長度：GB/T12221；ANSI B16.10；BS 5163；EN 558
環氧樹脂噴涂：250μm，符合DIN 3476		檢驗試驗：GB/T13927；BS 5163

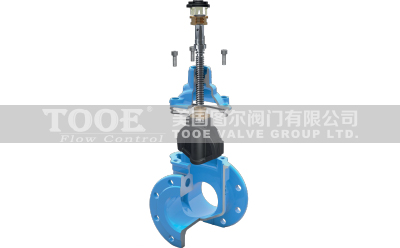

埋地式加長桿閘閥構造

①可調加長傳力桿可隨閘閥填埋深度加長，以使傳動方頭靠近地面，便于開關閥門；
②可調加長密封套管保護加長傳力桿不受泥沙擠壓，便于旋轉中心軸；
③閘閥在啟閉過程中，中心軸不上下竄動，減小填埋深度，不會高出地面；
④頂部密封盒有防盜，防護多種功能；占地面積��；不怕車輪碾壓；
⑤用專用梯形板手啟閉閘閥，避免無關人員隨意啟閉閘閥。

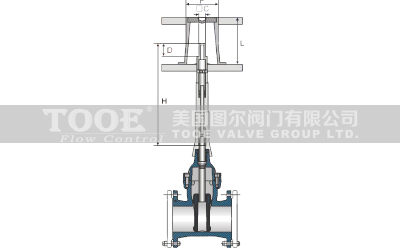

埋地式加長桿閘閥尺寸

	DN	≤DN100	≥DN150
	F	φ190-φ230	φ190-φ230
	L	200-220	200-220
	C	20	30
	D	50	70
	H	300min-550man	500min-850man

聲明及條款：美國圖爾閥門集團有限公司(TOOE VALVE GROUP LTD.)注冊于美國特拉華州丹佛市肯特郡，是一家集設計研發及生產于一體的跨國性閥門企業。在中國，TOOE在上海及浙江亦有授權合作的代工廠。上海圖爾流體技術有限公司作為美國圖爾閥門集團有限公司在中國的正式授權辦事機構，全權代表圖爾閥門集團有限公司在中國各項推廣、銷售、技術支持以及相應的服務工作。且擁有"TOOE"、"圖爾流體"的商標及名稱的使用權。此產品為外協代加工，本網站所刊載的所有圖文信息僅供參考，實物以實際交付為準。上海圖爾流體技術有限公司同時經銷其他進口閥門品牌的"進口埋地式加長桿閘閥"產品。
