法蘭襯氟閘閥

更新時間：2025-12-01 10:29:22 當前位置: 閥門 > 閘閥 > 襯氟閘閥

產品信息
產品型號：Z41F4;Z41F46;BG-0-3-1-F4/F46	產品壓力：1.6Mpa-4.0Mpa
產品口徑：DN15-DN500	產品材質：鑄鐵碳鋼不銹鋼

021-5187 5832	tooezg@126.com
資料下載	價格表

法蘭襯氟閘閥

美國圖爾閥門辦事處-上海圖爾流體技術有限公司提供【法蘭襯氟閘閥】標準、圖紙、原理、參數、認證、說明書。質量可靠,價格合理,售后優質。我們擁有專業的生產技術圖紙和完整的技術服務方案,為用戶提供一站式的系統解決方案。

法蘭襯氟閘閥概述

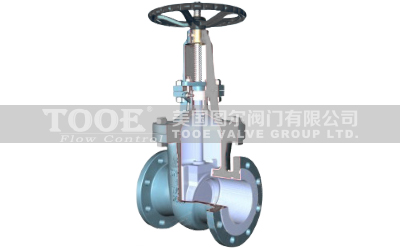

襯氟閘閥是一種閥體、閥蓋及閥瓣等與流體接觸的零部件金屬表面都均勻包裹有一層氟塑料制作的襯里層并利用兩側面密封呈楔狀的閘板來接通或截斷管路中介質的襯氟楔式閘閥，其閥體和閥蓋襯里分別設置于物料流道和內壁上，特別適合用在各種濃度的硫酸、鹽酸、氫氟酸和各種有機酸、強酸、強氧化劑等的管路上，其中襯聚全氟乙丙烯的閥門還適用于各種濃度的強堿有機溶劑以及其它腐蝕性氣體、液體等介質上使用。

法蘭襯氟閘閥參數

公稱通徑：DN15-DN500		閥體材質：鑄鐵、鑄鋼、碳鋼、不銹鋼
公稱壓力：1.6Mpa-4.0Mpa		閘板材質：鑄鐵、鑄鋼、碳鋼、不銹鋼
適用溫度：-30℃~200℃		填料墊片：柔性石墨PTFE(F4)
適用介質：鹽酸、硝酸、氫氟酸、液氯、硫酸、王水等強腐蝕性介質		襯里：PCTFE(F3)；PVDF(F2)；FEP(F46)；PFA；PO(聚烯烴)；PTFE(F4)
設計制造：HG/T 3704；GB/T 12234；API 60		結構長度：HG/T 3704；GB/T 12221；ASMEB16.10
檢查試驗：G8/T 13927；J8/T 9092；API 598		法蘭標準：HG/T 20592；GB/T 9119；ASME B16.5；JIS B2220

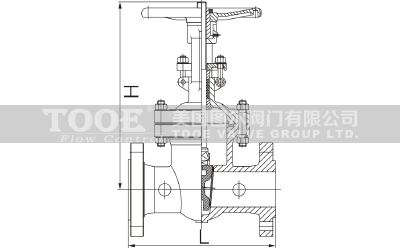

法蘭襯氟閘閥尺寸

DN	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350	400	450	500
L	140	152	165	178	240	250	270	280	300	325	350	400	450	500	550	600	650	700
KG	6	7	8	11	13	16	21	27	33	45	60	95	150	250	370	510	700	850

聲明及條款：美國圖爾閥門集團有限公司(TOOE VALVE GROUP LTD.)注冊于美國特拉華州丹佛市肯特郡，是一家集設計研發及生產于一體的跨國性閥門企業。在中國，TOOE在上海及浙江亦有授權合作的代工廠。上海圖爾流體技術有限公司作為美國圖爾閥門集團有限公司在中國的正式授權辦事機構，全權代表圖爾閥門集團有限公司在中國各項推廣、銷售、技術支持以及相應的服務工作。且擁有"TOOE"、"圖爾流體"的商標及名稱的使用權。此產品為外協代加工，本網站所刊載的所有圖文信息僅供參考，實物以實際交付為準。上海圖爾流體技術有限公司同時經銷其他進口閥門品牌的"進口法蘭襯氟閘閥"產品。
