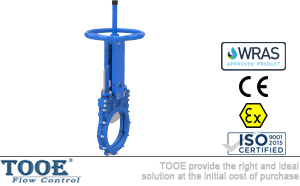

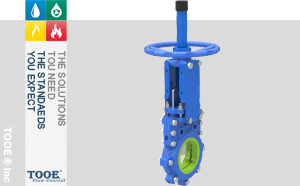

| 產品信息 | |
| 產品型號：PZ73H;BG-0-4-3-X/Y/PU | 產品壓力：1.0Mpa-1.6Mpa |
| 產品口徑：DN50-DN1200 | 產品材質：碳鋼 不銹鋼 |
 021-5187 5832 |
 tooezg@126.com |
 資料下載 |
 價格表 |
| [ 下一個產品 ] | |
美國圖爾閥門辦事處-上海圖爾流體技術有限公司提供【手動刀型閘閥】標準、圖紙、原理、參數、認證、說明書。質量可靠,價格合理,售后優質。我們擁有專業的生產技術圖紙和完整的技術服務方案,為用戶提供一站式的系統解決方案。
手動刀型閘閥概述
刀型閘閥，又稱刀閘閥、刀形閘閥或刀型漿閥。它的啟閉件是閘板，閘板的運動方向與流體方向相垂直，靠可以切割纖維材料的刀刃形閘板來切斷介質，閘板有兩個密封面，最常用的模式閘板閥的兩個密封面形成楔形、楔形角隨閥門參數而異，通常為50，楔式刀型閘閥的閘板可以做成一個整體，叫做剛性閘板；也可做成能產生微量變形的閘板，以改善其工藝性，彌補密封面角度在加工過程中產生的偏差，這種閘板叫做彈性閘板。閥體實際上不存在腔室，閘板在側面導向槽內升降，并由底部的凸耳緊壓在閥座上，如需達到較高的介質密封性時，可選用O形密封閥座實現雙向密封。刀閘閥具有較小的安裝空間，工作壓力低，不易堆積雜物，適用于漿液、污水、煤漿、灰渣、渣水混合物等介質管道，可作為介質切斷和節流使用。
 |
 |
 |
手動刀型閘閥參數
| 公稱通徑：DN50-DN2000(NPS 2"~80") | 公稱壓力：0.6Mpa / 1.0Mpa / 1.6Mpa | |
| 適用介質：漿液、城市污水處理、粉體、礦渣、爐渣等 | 適用溫度：-38℃~1100℃(視密封副和介質性質而定) | |
| 連接形式：對夾、梅花、法蘭 | 泄漏量：硬密封：D級(≤0.1*DNmm3/s)；軟密封：A級(零泄漏) | |
| 閥體材質：GGG40/WCB/CF8/CF3/CF3M | 閘板材質：F55/F53/2205/SS316L/SS316/SS304 | |
| 密封材質：NBR/EPDM/FKM/PTFE/金屬密封/聚氨酯 | 填料材質：芳綸/高水機/四氟/橡膠/石墨 | |
| 設計標準：JB/T8691-2013 | 法蘭標準：GB/T9113.1-2010 | |
| 結構長度：GB/T15188.2-94 | 檢驗標準：GB/T13927-2008 |

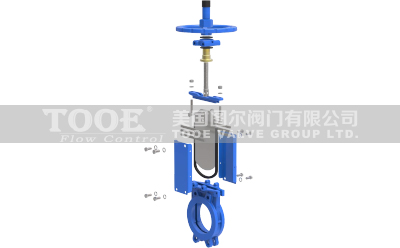

手動刀型閘閥構造
 |
 |

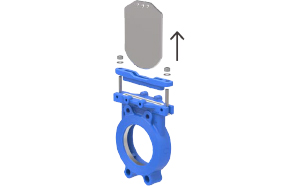

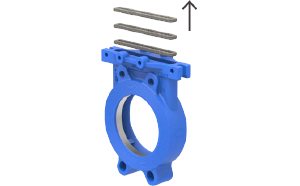

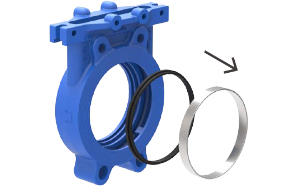

1、可更換閥座型單向密封刀閘閥是一種可更換橡膠密封圈的刀閘閥結構，密封原理主要是通過閘板與橡膠密封圈的緊靠，從而達到密封效果，此結構主要特點在于，橡膠密封圈是封套在閥座上的階梯凹槽內，密封圈由金屬彈簧結構反鎖，使得密封圈與閘板開關密封過程中不會脫落，并且密封圈壞了，可以取下金屬壓套隨意更換橡膠密封圈。使得閥門使用效率大大提高，是一種經濟有效的高性能產品。

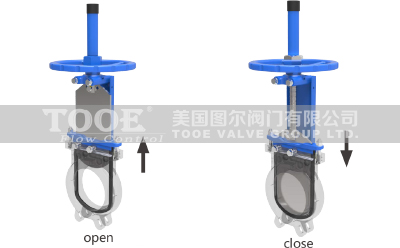

2、無凹槽刀閘閥又稱雙向密封刀閘閥，閥體采用2體式結構，聚氨酯內襯閥座密封圈充分保護閥體不受介質沖刷。當閥門關閉時閘板下移，閘板底部邊緣與密封條接觸進而壓縮密封條進入凹槽中實現閥體和閘板的密封；當?shù)堕l閥開啟時閘板上移，閘板底部邊緣與密封條脫離，密封條彈起與凹槽平整，能防止刀閘閥在使用過程中，介質積存在中腔的凹槽里，從而有效提高刀閘閥的密封效果，防止閥門關閉時泄漏。特別推薦在采礦場使用。
3、無凹槽刀閘閥又稱雙向密封刀閘閥，閥體采用整體式結構，包括閥體，閘板和U型密封條，閥體左右兩側及中腔底部設有凹槽并裝有彈性U型密封條，雙側帶PU保護套。當閥門關閉時閘板下移，閘板底部邊緣與密封條接觸進而壓縮密封條進入凹槽中實現閥體和閘板的密封；當?shù)堕l閥開啟時閘板上移，閘板底部邊緣與密封條脫離，密封條彈起與凹槽平整，能防止刀閘閥在使用過程中，介質沉淀物積存在閥體中腔的凹槽里，不易堵塞、無殘留，管道清洗方便，從而有效提高刀閘閥的密封效果，防止閥門關閉時泄漏，雙側帶PU保護套設計延長閥門使用壽命。
 |
 |
 |

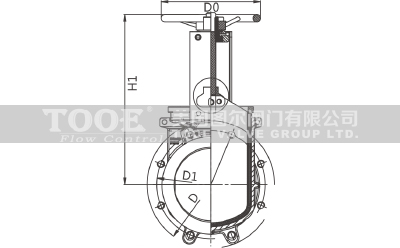

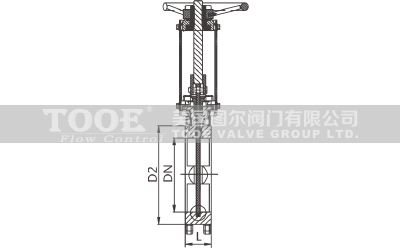

手動刀型閘閥尺寸
 |
 |
|
DN
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
350
|
400
|
450
|
500
|
600
|
700
|
800
|
900
|
1000
|
|
L
|
48
|
48
|
51
|
51
|
57
|
57
|
70
|
70
|
76
|
76
|
89
|
89
|
114
|
114
|
127
|
127
|
127
|
149
|
|
H
|
260
|
292
|
320
|
358
|
395
|
450
|
532
|
670
|
758
|
857
|
946
|
1023
|
-
|
-
|
-
|
-
|
-
|
-
|
|
D
|
165
|
185
|
200
|
220
|
250
|
285
|
340
|
395
|
445
|
505
|
565
|
615
|
670
|
780
|
895
|
1015
|
1115
|
1230
|
|
D1
|
125
|
145
|
160
|
180
|
210
|
240
|
295
|
350
|
400
|
460
|
515
|
565
|
620
|
725
|
840
|
950
|
1050
|
1160
|
|
D2
|
99
|
118
|
132
|
156
|
184
|
211
|
266
|
319
|
370
|
429
|
480
|
530
|
582
|
682
|
794
|
901
|
1001
|
1112
|
聲明及條款：美國圖爾閥門集團有限公司(TOOE VALVE GROUP LTD.)注冊于美國特拉華州丹佛市肯特郡，是一家集設計研發及生產于一體的跨國性閥門企業。在中國，TOOE在上海及浙江亦有授權合作的代工廠。上海圖爾流體技術有限公司作為美國圖爾閥門集團有限公司在中國的正式授權辦事機構，全權代表圖爾閥門集團有限公司在中國各項推廣、銷售、技術支持以及相應的服務工作。且擁有"TOOE"、"圖爾流體"的商標及名稱的使用權。此產品為外協代加工，本網站所刊載的所有圖文信息僅供參考，實物以實際交付為準。上海圖爾流體技術有限公司同時經銷其他進口閥門品牌的"進口手動刀型閘閥"產品。
