美國圖爾閥門辦事處-上海圖爾流體技術有限公司提供【波紋管密封閘閥】標準、圖紙、原理、參數、認證、說明書。質量可靠,價格合理,售后優質。我們擁有專業的生產技術圖紙和完整的技術服務方案,為用戶提供一站式的系統解決方案。
波紋管密封閘閥概述
WZ41H(W)波紋管閘閥其關鍵部件金屬波紋管，下端與閥桿組件采用自動滾焊焊接，上端與連接板自動滾焊焊接，在流體介質和大氣之間形成一個金屬屏障，確保閥桿零泄漏；雙重的密封設計(波紋管+填料)若波紋管失效，閥門的閥桿填料也會避免泄漏。
 |
 |
 |
波紋管密封閘閥參數
| 公稱通徑：DN15-DN600 | 閥體材質：GS-C25/CF8/CF8M/CF3//CF3M/WC6/WC9 | |
| 公稱壓力：1.6Mpa-10.0Mpa(150LB-600LB) | 波紋管：不銹鋼 | |
| 適用溫度：-30℃~425℃ | 連接法蘭：DIN EN 1092-1；ASME B16.5 | |
| 適用介質：蒸汽、導熱油、水、其它化工介質 | 結構長度：DIN EN 558；ASME B16.5 | |
| 設計標準：DIN EN 12516；ASME B16.34 | 試驗檢驗：DIN EN 12266；API 598 |

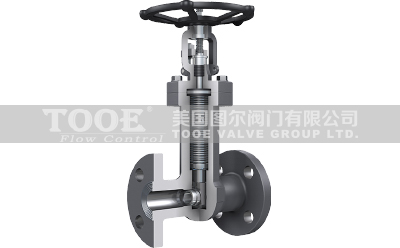

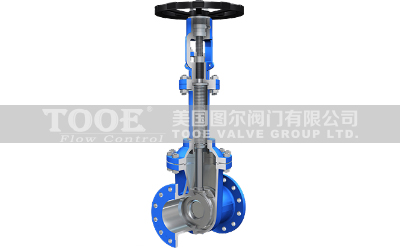

波紋管密封閘閥構造
 |
 |
1. 關鍵部件金屬波紋管，下端與閥桿組件自動滾焊焊接，上端與連接板自動滾焊焊接，在介質和大氣之間形成一個金屬屏障，確保閥桿零泄漏。
2. 閥瓣采用錐形設計，密封面與介質成流線形，密封性能更好，使用壽命更長。
3. 雙重密封設計(波紋管+填料)，若波紋管不幸失效，閥桿填料也會避免泄漏，并符合國際密封標準。
4. 閥蓋上自帶有加脂接頭，可直接對閥桿、螺母和軸套進行潤滑。
5. 人體工學設計手輪，使用壽命長，操作輕松便捷，更安全可靠。

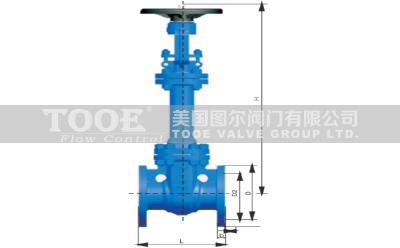

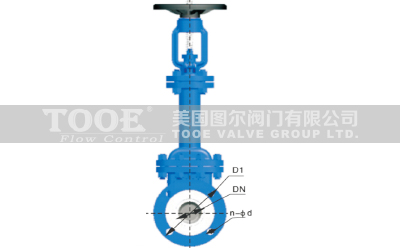

波紋管密封閘閥尺寸
 |
 |
|
NPS
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
350
|
400
|
500
|
600
|
700
|
800
|
900
|
|
L
|
140
|
150
|
170
|
180
|
190
|
200
|
210
|
230
|
250
|
270
|
290
|
310
|
350
|
390
|
430
|
470
|
510
|
|
H
|
260
|
350
|
420
|
500
|
520
|
610
|
700
|
900
|
1050
|
1200
|
1400
|
1580
|
1900
|
2300
|
2600
|
3200
|
4400
|
