| 產品信息 | |
| 產品型號：EDRV-F-I | 產品壓力：1.6Mpa-2.0Mpa |
| 產品口徑：DN25-DN200 | 產品材質：鑄鐵 鑄鋼 碳鋼 球墨鑄鐵 |
 021-5187 5832 |
 tooezg@126.com |
 資料下載 |
 價格表 |
| [ 下一個產品 ] [ 上一個產品 ] | |

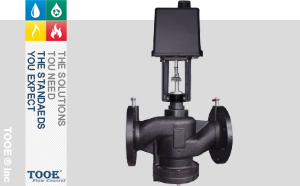

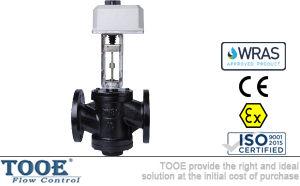

動態平衡電動二通閥
美國圖爾閥門辦事處-上海圖爾流體技術有限公司提供【動態平衡電動二通閥】標準、圖紙、原理、參數、認證、說明書。質量可靠,價格合理,售后優質。我們擁有專業的生產技術圖紙和完整的技術服務方案,為用戶提供一站式的系統解決方案。
動態平衡電動二通閥概述
EDRV-F-I系列動態平衡電動二通閥用于空調系統AHU、PAU、MAU等末端設備或者采暖系統板換等末端設備，根據空調區域溫度需求和控制系統信號調節被控末端流量，并維持管網壓差恒定，確保被控末端不受管網系統中其它設備運行影響，保持系統高效節能、穩定運行。
 |
 |
 |
動態平衡電動二通閥參數
| 公稱通徑：DN32-DN500 | 連接方式：法蘭連接 | |

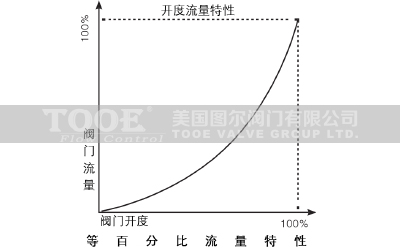

| 公稱壓力：1.0Mpa-2.5Mpa | 流量特性曲線：直線/等百分比 | |
| 適用溫度：-10℃~120℃ | 流量誤差：≤5% | |
| 適用介質：空調水、乙二醇溶液 | 工作電壓：24VAC | |
| 閥體材質：球墨鑄鐵 | 控制信號：0-10VDC / 4-20mA | |
| 閥芯材質：黃銅、不銹鋼 | 防護等級：IP54/IP65 |

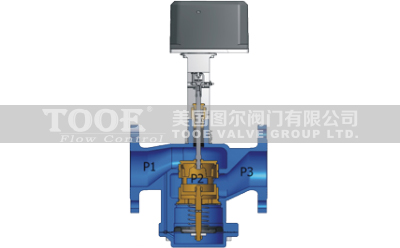

動態平衡電動二通閥原理
|
如圖所示，在系統符合波動較大的變流量系統中，當系統壓力變化時，動態平衡電動二通閥兩端的壓差P1-P3也隨之變化。當進口壓力P1升高時，通過閥體內部引壓通道的引壓作用，動態平衡電動二通閥的動態平衡閥芯在P1作用下向上運動，使P2，P3間開度減少，閥體內部壓力P2升高，從而保證閥芯兩端的壓差P1-P2維持不變；當進口壓力P1降低時，通過閥體內部引壓通道的引壓作用，動態平衡閥芯向下運動，使P2，P3間開度增大，閥體內部壓力P2降低，從而保證電動調節閥芯兩端的壓差P1-P2維持不變。
|
|

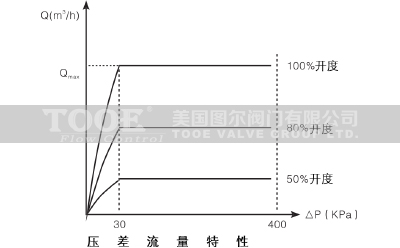

動態平衡電動二通閥流量壓差特性
 |
 |

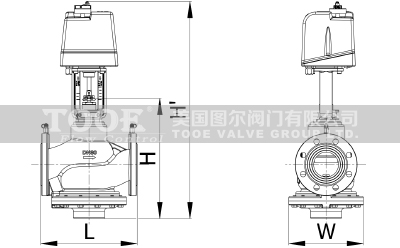

動態平衡電動二通閥尺寸
 |
 |
|
DN
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
350
|
400
|
|
L
|
180
|
200
|
230
|
290
|
310
|
350
|
400
|
480
|
495
|
622
|
698
|
787
|
914
|
|
H
|
160
|
180
|
200
|
220
|
215
|
275
|
240
|
355
|
370
|
660
|
660
|
550
|
660
|
|
H1
|
360
|
380
|
405
|
440
|
445
|
500
|
525
|
695
|
715
|
1030
|
1060
|
1060
|
1200
|
|
W
|
-
|
-
|
-
|
220
|
240
|
260
|
280
|
360
|
400
|
445
|
-
|
-
|
-
|
|
Kg
|
-
|
-
|
-
|
29.5
|
37.5
|
57
|
71
|
96
|
140
|
207
|
-
|
-
|
-
|
|
流量m3/h
|
0.5-5
|
1-7
|
2-15
|
3-20
|
5-30
|
10-45
|
15-60
|
20-100
|
40-200
|
75-350
|
100-500
|
200-700
|
250-1000
|
聲明及條款：美國圖爾閥門集團有限公司(TOOE VALVE GROUP LTD.)注冊于美國特拉華州丹佛市肯特郡，是一家集設計研發及生產于一體的跨國性閥門企業。在中國，TOOE在上海及浙江亦有授權合作的代工廠。上海圖爾流體技術有限公司作為美國圖爾閥門集團有限公司在中國的正式授權辦事機構，全權代表圖爾閥門集團有限公司在中國各項推廣、銷售、技術支持以及相應的服務工作。且擁有"TOOE"、"圖爾流體"的商標及名稱的使用權。此產品為外協代加工，本網站所刊載的所有圖文信息僅供參考，實物以實際交付為準。上海圖爾流體技術有限公司同時經銷其他進口閥門品牌的"進口動態平衡電動二通閥"產品。
