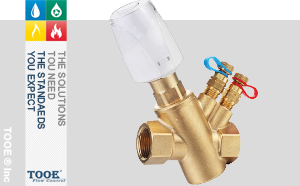

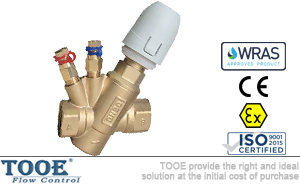

壓力無關動態電動平衡閥概述

動態電動平衡閥(壓力無關型)是一款電動+動態平衡+現場流量調試的一體智能控制閥門，能有效的恒定管路各支路的流量需求，此款產品結構緊湊、控制精度高、可現場需要調節流量值，運行穩定。動態平衡電動二通溫控閥應用于風機盤管水路系統，多安裝于回水管路，為開關兩位式，可以恒定每一臺風機盤管的流量；配合溫度控制器，可實現房間溫度的自動控制。

壓力無關動態電動平衡閥參數

公稱通徑：DN20-DN25		電源電壓：AC220V / AC24V
公稱壓力：1.0Mpa-2.0Mpa		關閉壓差：0.25MPa
適用溫度：0℃~85℃		功耗：6W(閥門動作時)
適用介質：空調冷熱水		推力：110N
閥體材質：黃銅		行程：3.5mm
密封件：NBR丁腈橡膠		全程時間：6min
閥芯不件：304不銹鋼		防護等級：IP65
連接方式：絲扣螺紋		流量誤差：±5%
額定流量：1.5m3/h		開關時間：約3分鐘

壓力無關動態電動平衡閥特性

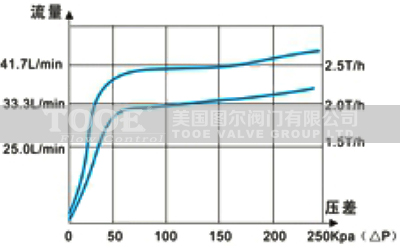

- 閥膽出廠前已完成調校(工作壓差范圍內流量偏差在±5%的設定流量以內)；

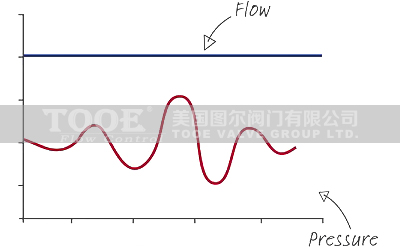

- 閥體為具備壓力式壓差補償功能的流量調節閥。當管網壓差變化時，可通過閥膽的壓差補償功能，自動維持通過調節閥的流量不變，使流量不受系統壓差波動的影響。產品同時具有接收房間溫控器信號，實施通/斷兩位調節功能。

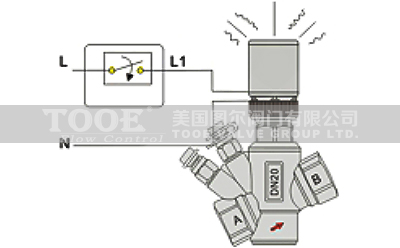

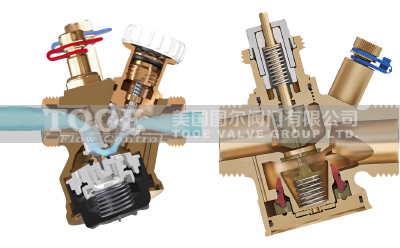

壓力無關動態電動平衡閥原理

動態平衡電動二通閥的工作原理等同于一個動態平衡閥與一個風機盤管電動二通閥的串聯，在電動二通閥開啟時，通過動態平衡閥的恒流作用使在系統壓力波動時維持流經風機盤管的流量不變。避免了如傳統的電動二通閥在系統處于部分負荷運行狀態時由于壓力波動較大從而使輸送的水流量波動較大、溫度控制誤差較大、房間忽冷忽熱的缺點。

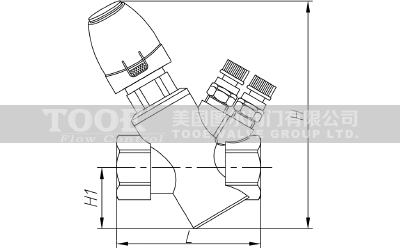

壓力無關動態電動平衡閥尺寸

尺寸	H1	H	L
DN20	35	146	80
DN25	35	146	80

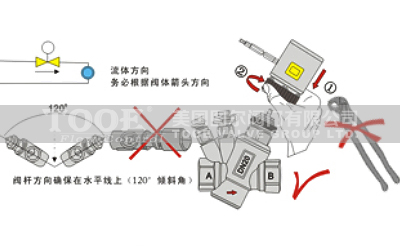

壓力無關動態電動平衡閥安裝應用

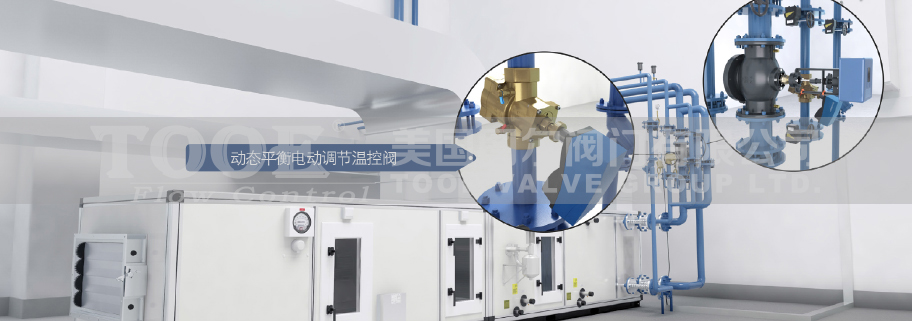

- 動態平衡電動二通溫控閥用于風機盤管的水路系統，適宜安裝在回水管路上。
- 安裝動態平衡電動二通溫控閥前，應將管道雜物清洗干凈，嚴禁管道內遺留有焊渣、樹枝、石塊等雜物，以免損壞閥門。
- 安裝動態平衡電動二通溫控閥時，應檢查管路水流方向，應嚴格按照閥體上的水流箭頭方向安裝。
- 動態平衡電動二通溫控閥要求的環境溫度應在0~60℃范圍內，如果是安裝在高溫場合，應采用降溫措施；執行器不能包裹保溫材料，防止執行器散熱不利。
- 動態平衡電動二通溫控閥在出廠時，閥門設定為全開位置，安裝后應反復沖洗管道，直至干凈；嚴禁在此期間進行操作，以免破壞橡膠密封件。
- 電熱執行器具有首次全開功能，在交貨時是開啟狀態；此功能不但使安裝更為容易，而且又為執行器在連接電源之前進行加熱和檢查熱回路提供了可能，此功能會在首次通電使用6分鐘后自動退出。
