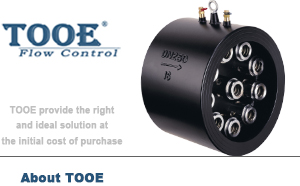

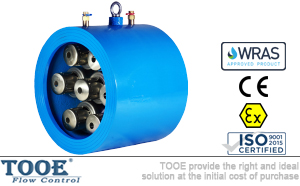

對夾動態流量平衡閥概述

TE128動態流量平衡閥是根據系統工況(壓差)變動而自動變化阻力系數，在一定的壓差范圍內，可以有效地通過流量保持一個常值。即動態平衡閥前后的壓差增大時，通過閥門的自動關小的動作能夠保持流量不增大；反之，當壓差減小時，閥門自動開大，流量仍舊保持恒定。但是，當壓差小于或大于閥門正常工作范圍時，它畢竟不能提供額外的壓頭，此時閥門達到全開或全關位置流量仍然比設定流量低或高不能控制。
- 自動平衡：使每條管路自動地達到正確的流速。
- 動態平衡：因為每個閥門都能對系統中的壓力波動作出補償, 所以能夠保持正確的流速。

對夾動態流量平衡閥參數

公稱通徑：DN50-DN800		連接標準：GB/T17241.6
公稱壓力：1.0Mpa-2.5Mpa		試驗標準：GB/T13927
適用溫度：0℃~85℃		閥體軸流型設計
適用介質：水、油		固定閥膽式結構
閥體材質：鑄鋼,球墨鑄鐵		流量控制誤差±5%
閥膽材質：不銹鋼		標準測量孔,可接各種流量測試設備

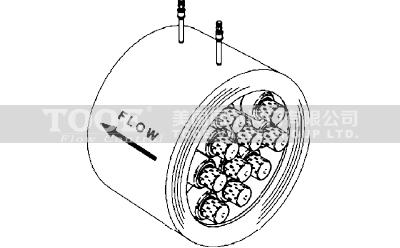

對夾動態流量平衡閥原理

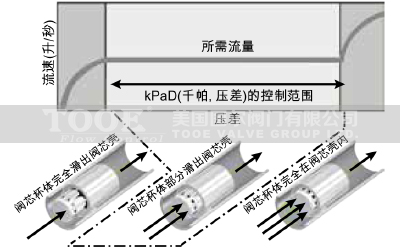

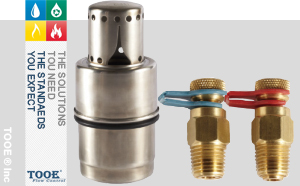

圖爾動態平衡閥配備可調流速不銹鋼閥芯，以達到所需的流速。每個閥芯都可在寬廣的壓差操作范圍(每個壓差范圍均允許存在±5%的容差)下提供恒定的流速。這可通過依據壓力的變化情況，自動調整閥芯的開放節流口面積來實現。
一旦在其壓差范圍內，裝有彈簧的閥芯杯體即在閥芯殼內滑動，將閥芯開放節流孔口的面積調節到規定流速所對應的大小。當閥門兩端的壓差增大時，節流孔口面積縮小直至關閉；隨著壓力的下降，節流孔口再次打開。在多閥芯閥門中，所有的閥芯將同步運作。
超出壓差范圍時，閥門將再次起到固定節流裝置的作用。這就確保了即使是在極端條件下，系統的任一部分也不會斷流或關閉。

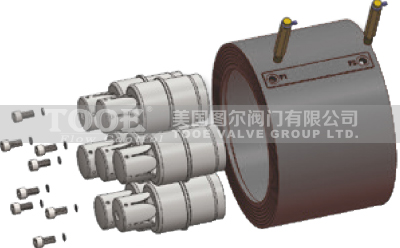

對夾動態流量平衡閥選型

在選擇一款動態流量平衡閥時，必須先明確以下所需的信息：a流速，b壓差的范圍，c管道的尺寸。
a.流速選擇：在確定流速時，必須先確定該管路究竟是恒定流量還是可調節的系統。
b.壓差范圍選擇：動態流量平衡閥適用于4種不同的可操作壓差范圍。即：10-135千帕壓差、22-210千帕壓差、40-390千帕壓差和90-880千帕壓差，這個壓差指的是通過閥門自身的壓力差。

公稱通徑	壓差范圍kpa	流量范圍m3/h	閥膽數量	公稱通徑	壓差范圍kpa	流量范圍m3/h	閥膽數量
DN50 2"	15-150	3.2-30	最多1個	DN250 10"	15-150	3.2-390	最多13個
	22-210	4.0-36			22-210	4.0-468
	33-330	5.0-46			33-330	5.0-598
	90-900	8.0-75			90-900	8.0-975
DN65 2 1/2"	15-150	3.2-30	最多1個	DN300 12"	15-150	3.2-600	最多20個
	22-210	4.0-36			22-210	4.0-720
	33-330	5.0-46			33-330	5.0-920
	90-900	8.0-75			90-900	8.0-1500
DN80 3"	15-150	3.2-30	最多1個	DN350 14"	15-150	3.2-690	最多23個
	22-210	4.0-36			22-210	4.0-828
	33-330	5.0-46			33-330	5.0-1058
	90-900	8.0-75			90-900	8.0-1725
DN100 4"	15-150	3.2-60	最多2個	DN400 16"	15-150	3.2-900	最多30個
	22-210	4.0-70			22-210	4.0-1080
	33-330	5.0-92			33-330	5.0-1380
	90-900	8.0-150			90-900	8.0-2250
DN125 5"	15-150	3.2-150	最多3個	DN450 18"	15-150	3.2-1110	最多37個
	22-210	4.0-180			22-210	4.0-1332
	33-330	5.0-138			33-330	5.0-1702
	90-900	8.0-225			90-900	8.0-2775
DN150 6"	15-150	3.2-150	最多5個	DN500 20"	15-150	3.2-1410	最多47個
	22-210	4.0-180			22-210	4.0-1682
	33-330	5.0-230			33-330	5.0-2162
	90-900	8.0-375			90-900	8.0-3525
DN200 8"	15-150	3.2-240	最多8個	DN600 24"	15-150	3.2-1920	最多64個
	22-210	4.0-288			22-210	4.0-2304
	33-330	5.0-368			33-330	5.0-2944
	90-900	8.0-600			90-900	8.0-4800

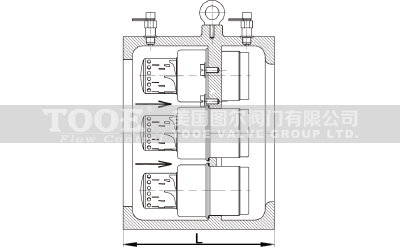

對夾動態流量平衡閥尺寸

DN	65	80	100	125	150	200	250	300	350
L	180	180	223	223	223	223	223	223	223
Kg	7.62	11.58	12.38	16.55	24.11	41.62	58.09	93.27	108.17
