美國圖爾閥門辦事處-上海圖爾流體技術有限公司提供【長軸超低溫截止閥】標準、圖紙、原理、參數、認證、說明書。質量可靠,價格合理,售后優質。我們擁有專業的生產技術圖紙和完整的技術服務方案,為用戶提供一站式的系統解決方案。

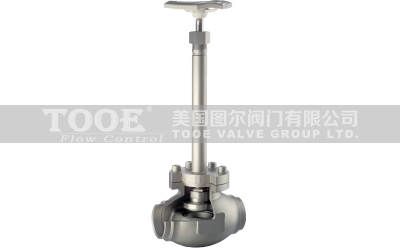

長軸超低溫截止閥概述
低溫截止閥帶有一個具有足夠氣柱長度的加長閥蓋結構，確保閥桿的填料密封附近的溫度不低于0℃，即低溫介質經過加長閥蓋后，溫度逐漸升高到填料處所需要的安全溫度，從而保證閥門填料密封的可靠性、安全性、完整性。
不銹鋼超低溫截止閥采用栓接閥帽，單體閥座和可更換的聚四氟乙烯墊片及不銹鋼內構件(也可以提供完全青銅內構件)。該閥門的底座是錐形設計的，易于關緊。栓接閥帽更易于維修，尤其是在狹小的空間內表現更為突出，其拆卸所需的扭矩遠小于相同規格的一體式閥帽的閥門。低溫截止閥均是在無塵環境下組裝的并已去脂，可以用于氧氣，并且出廠之前均經過壓力測試。
 |
 |
 |
低溫長軸截止閥用于低溫儲罐的出液口和進液口，因為低溫儲罐內的介質溫度極低，溫度在短時間內容易傳到至手柄的頂端，所以，接觸低溫液體面積較大的部位管路采用低溫長軸截止閥。
長軸超低溫截止閥參數
| 公稱通徑：DN10mm-DN250mm | 介質：液化天然氣LNG；液氮LN2；LAr；C2H4；LCO2；LO2 | |
| 公稱壓力：1.0Mpa；1.6Mpa；2.5Mpa；4.0Mpa；6.4Mpa | 閥體材質：不銹鋼CF8 | |
| 適用溫度：-196℃~+80℃ | 閥瓣材質：S30408 | |
| 閥瓣密封件：PTFE；PCTFE | 閥桿材質：S30408 | |
| 連接方式：承插焊連接；法蘭連接 | 填料材質：PTFE |

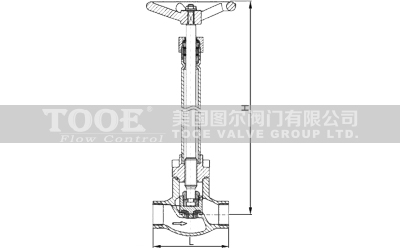

長軸超低溫截止閥尺寸
 |
 |
長軸超低溫截止閥型號：KDJ61F-40P
|
DN
|
10
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
|
L
|
60
|
60
|
80
|
80
|
100
|
100
|
125
|
150
|
180
|
200
|
|
H全開
|
275
|
275
|
305
|
305
|
340
|
340
|
420
|
420
|
523
|
530
|
|
H全關
|
268
|
268
|
292
|
292
|
324
|
324
|
400
|
400
|
488
|
492
|
|
KG重量
|
1.13
|
1.17
|
1.45
|
1.62
|
3.74
|
3.97
|
8.6
|
10.3
|
19.6
|
25.2
|
