蒸汽波紋管截止閥

更新時間：2025-12-01 10:29:22 當前位置: 閥門 > 截止閥 > 波紋管截止閥

產品信息
產品型號：WJ41H;WDG-0-3-1-H	產品壓力：1.6Mpa-4.0Mpa
產品口徑：DN15-DN400	產品材質：球墨鑄鐵 / 鑄鋼 / 不銹鋼

021-5187 5832	tooezg@126.com
資料下載	價格表

蒸汽波紋管截止閥

美國圖爾閥門辦事處-上海圖爾流體技術有限公司提供【蒸汽波紋管截止閥】標準、圖紙、原理、參數、認證、說明書。質量可靠,價格合理,售后優質。我們擁有專業的生產技術圖紙和完整的技術服務方案,為用戶提供一站式的系統解決方案。

蒸汽波紋管截止閥概述

波紋管截止閥也叫波紋管密封截止閥，通過自動滾焊焊接，在流體介質和大氣之間形成一個金屬屏障，確保閥桿零泄漏的設計。波紋管截止閥內部采用波紋管結構，不銹鋼的波紋管下端經不銹鋼墊片焊接在閥桿上，以防止工藝流體浸蝕閥桿。另一端置于閥體和閥蓋之間構成靜密封。采用雙重的密封設計若波紋管失效閥桿填料也會避免泄漏，波紋管焊于閥桿保持穩定的運行性能，避免由于閥瓣振動引起閥桿振動。適用于蒸汽、易燃、易爆、導熱油、高純度、有毒等介質的管路上。

截止閥的啟閉件是塞形的閥瓣，閥門的密封面上呈平面或錐面，閥瓣沿閥座的中心線作直線運動；截止閥閥桿開啟或關閉行程相對較短，并具有非�？煽康那袛鄤幼鳎沟盟m合作為介質的切斷或調節及節流使用。

蒸汽波紋管截止閥參數

公稱通徑：DN15-DN400(1/2"-16")		閥體材質：球墨鑄鐵JS1049；鑄鋼GS-C25；不銹鋼CF8/CF8M
公稱壓力：1.0Mpa-4.0Mpa(150LB-300LB)		閥座材質：不銹鋼X20Cr13；不銹鋼CF8；不銹鋼CF8M
適用溫度：-20℃~550℃		閥芯材質：不銹鋼X20Cr13；不銹鋼F304/F316(+STL)
適用介質：蒸汽；導熱油；有毒等介質		閥桿材質：不銹鋼X20Cr13；不銹鋼F304；不銹鋼F316
設計標準：EN 13709；DIN 3356		波紋管材質：不銹鋼SS304；不銹鋼SS316L
結構長度：DIN 3202；EN558-1；ASME B16.10；GB/T 12221		填料材質：石墨環
連接法蘭：EN1092-B1；ASME B16.5；GB/T 9113；HG/T 20592		試驗標準：DIN 3230；EN12266；API 598；GB/T 13927

蒸汽波紋管截止閥特點

1、密封面堆焊Co基硬質合金、耐磨、耐腐、抗摩擦性能好	2、閥桿調質及表面氮化處理，有良好的抗腐和抗摩擦性能
3、雙層波紋管標準設計，防泄漏	4、儲存潤滑油裝置設計
5、散熱型閥蓋設計，耐高溫	6、閥桿升降位置指示，更直觀

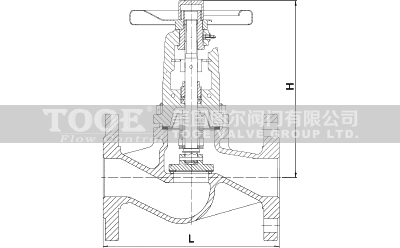

蒸汽波紋管截止閥尺寸

DN	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350	400
L	130	150	160	180	200	230	290	310	350	400	480	600	730	850	980	1100
H	192	192	207	207	245	253	295	328	385	427	480	672	775	852	1005	1140
Kv	4.7	6.8	11.4	16.3	29	43.5	74	109	172	277	408	708	1132	1528	2146	2790

聲明及條款：美國圖爾閥門集團有限公司(TOOE VALVE GROUP LTD.)注冊于美國特拉華州丹佛市肯特郡，是一家集設計研發及生產于一體的跨國性閥門企業。在中國，TOOE在上海及浙江亦有授權合作的代工廠。上海圖爾流體技術有限公司作為美國圖爾閥門集團有限公司在中國的正式授權辦事機構，全權代表圖爾閥門集團有限公司在中國各項推廣、銷售、技術支持以及相應的服務工作。且擁有"TOOE"、"圖爾流體"的商標及名稱的使用權。此產品為外協代加工，本網站所刊載的所有圖文信息僅供參考，實物以實際交付為準。上海圖爾流體技術有限公司同時經銷其他進口閥門品牌的"進口蒸汽波紋管截止閥"產品。
