氣動高真空球閥概述

GUQ系列氣動高真空(壓力)球閥是以氣缸驅動閥桿與球芯來執行啟閉動作，達到接通或切斷真空(壓力)系統管路中的介質流。它具有高流導，連接形式多樣等特點，是真空和壓力能同時兼用的一種閥門。應用于真空、乳制品、酒業、生物工程、食品、制藥、化妝品及化工領域。

氣動高真空球閥參數

公稱通徑：DN10-DN100		適用溫度：-30℃~150℃
連接方式：法蘭、活套、快裝、焊接		適用介質：純凈空氣，非腐蝕性氣體
閥體材質：不銹鋼		閥門漏率：≤1.3×10(負四次方)Pa.L/S
密封件：PTFE、NBR、PPL		動作時間：10s、20s、30s
活套法蘭壓力范圍：0.6×10^6~1.3×10^-4Pa		焊接法蘭壓力范圍：1.6×10^6~1.3×10^-4Pa
快卸法蘭壓力范圍：1.0×10^6~1.3×10^-4Pa		絲扣螺紋壓力范圍：1.6×10^6~1.3×10^-4Pa
氣源壓力：0.4bar-0.6bar		作用方式：雙作用、單作用(彈簧復位)

氣動高真空球閥尺寸

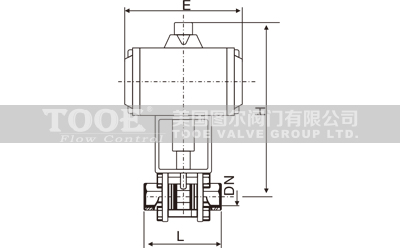

	螺紋絲扣連接的外形及連接尺寸
	DN	L	H	E
	10	68	153	104
	16	72	155	104
	20	82	160	104
	25	90	163	140
	32	112	180	140
	40	120	186	140
	50	145	233	164
	63	185	272	164
	80	210	351	190
	100	268	370	190

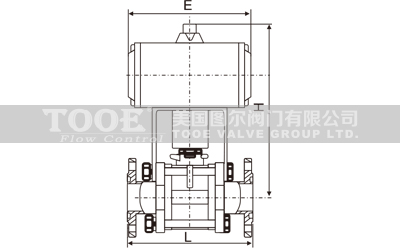

	活套法蘭連接的外形及連接尺寸
	DN	L	H	E
	10	84	153	105
	16	84	155	130
	25	114	163	165
	32	140	180	165
	40	160	186	190
	50	170	233	190
	63	195	272	250
	80	203	351	280
	100	280	370	207

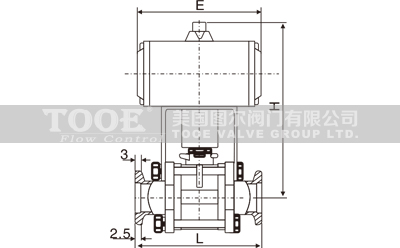

	快卸法蘭連接的外形及連接尺寸
	DN	L	H	E
	10	84	153	104
	16	84	155	104
	25	114	163	140
	32	140	180	140
	40	160	186	140
	50	170	233	164
	63	-	-	-
