高真空球閥概述

GU系列手動高真空(壓力)球閥用以接通或切斷真空(壓力)系統管路中的介質流。它具有高流導，連接形式多樣等特點，是真空和壓力能同時兼用的一種閥門。應用于真空、乳制品、酒業、生物工程、食品、制藥、化妝品及化工領域。

高真空球閥參數

公稱通徑：DN10-DN100		適用溫度：-30℃~150℃
連接方式：法蘭、活套、快裝、焊接		適用介質：純凈空氣，非腐蝕性氣體
閥體材質：不銹鋼		閥門漏率：≤1.3×10(負四次方)Pa.L/S
密封件：PTFE、NBR、PPL		動作時間：10s、20s、30s
活套法蘭壓力范圍：0.6×10^6~1.3×10^-4Pa		焊接法蘭壓力范圍：1.6×10^6~1.3×10^-4Pa
快卸法蘭壓力范圍：1.0×10^6~1.3×10^-4Pa		絲扣螺紋壓力范圍：1.6×10^6~1.3×10^-4Pa

高真空球閥尺寸

	螺紋絲扣連接的外形及連接尺寸
	DN	L	H	E
	10	68	52	105
	16	72	64	130
	20	82	67	130
	25	90	83	165
	32	112	89	165
	40	120	100	190
	50	145	125	190
	63	185	150	250
	80	210	161	250
	100	268	180	280

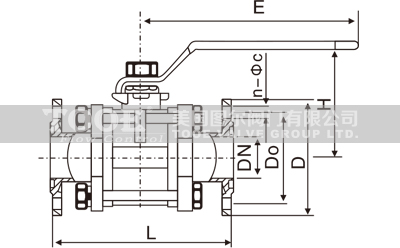

	活套法蘭連接的外形及連接尺寸
	DN	L	H	E
	10	84	52	105
	16	84	64	130
	25	114	83	165
	32	140	89	165
	40	160	100	190
	50	170	125	190
	63	195	150	250
	80	203	161	250
	100	280	180	280

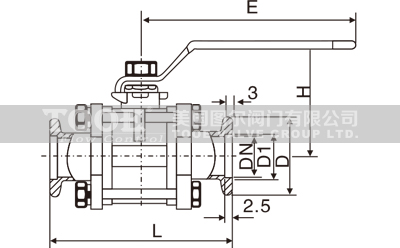

	快卸法蘭連接的外形及連接尺寸
	DN	L	H	E
	10	84	52	105
	16	84	64	130
	25	114	83	165
	32	140	89	165
	40	160	100	190
	50	170	125	190
	63	-	-	-
