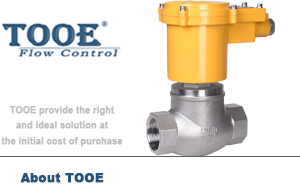

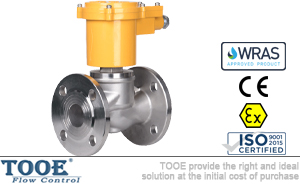

活塞式防爆燃氣煤氣電磁閥

更新時間：2025-12-01 10:29:22 當前位置: 閥門 > 電磁閥 > 燃煤氣電磁閥

產品信息
產品型號：ZCM;ZQDF;ZBSF	產品壓力：PN1.0Mpa-1.6Mpa
產品口徑：DN15-DN500	產品材質：鑄鋼;不銹鋼304/316/316L

021-5187 5832	tooezg@126.com
資料下載	價格表

[ 下一個產品 ] [ 上一個產品 ]

活塞式防爆燃氣煤氣電磁閥

美國圖爾閥門辦事處-上海圖爾流體技術有限公司提供【活塞式防爆燃氣煤氣電磁閥】標準、圖紙、原理、參數、認證、說明書。質量可靠,價格合理,售后優質。我們擁有專業的生產技術圖紙和完整的技術服務方案,為用戶提供一站式的系統解決方案。

活塞式防爆燃氣煤氣電磁閥概述

ZCM;ZQDF;ZBSF燃氣煤氣電磁閥是燃氣管道的安全緊急切斷裝置，可與燃氣泄漏報警系統聯接。當工作現場出現燃氣或易燃易爆氣體泄露時，該緊急切斷閥線圈瞬時通電，即可在1秒內快速切斷氣源，當發現檢測到隱患時閥門快速切斷，及時制止事故發生。

活塞式防爆燃氣煤氣電磁閥參數

公稱通徑：DN15mm-DN500mm		工作原理：直動活塞型；先導活塞型
工稱壓力：PN 0-1.6Mpa		安裝方式：水平安裝，線圈垂直向上
介質溫度：-20℃~80℃		電源電壓：AC220V；DC24V
環境溫度：-10℃~50℃		額定功率：AC100VA；DC80W
防護等級：IP65		閥體材質：鑄鋼WCB；不銹鋼304/316/316L
適用介質：天然氣；煤氣；液化石油氣；沼氣		密封材料：丁腈橡膠NBR；氟橡膠FKM
電氣連接：防爆型標配G1/2外螺紋，IP65電源線不可更換，預留引線長1米

活塞式防爆燃氣煤氣電磁閥尺寸

通徑DN	接管螺紋	螺紋尺寸		法蘭尺寸
mm	G	L	H	L	H
15	1/2"	100	210	130	240
20	3/4"	100	230	150	270
25	1"	100	230	160	285
32	1-1/4"	130	270	180	320
40	1-1/2"	130	285	200	335
50	2"	150	300	230	350
65				290	480
80				310	500
100				350	520
125				400	580
150				480	640
200				600	700
250				650	820
300				750	920
350				850	1080
400				950	1200
500				1150	1650

電磁閥的結構原理

- 直動式電磁閥：有常閉型和常開型二種。常閉型斷電時呈關閉狀態，當線圈通電時產生電磁力，使動鐵芯克服彈簧力同靜鐵芯吸合著界開啟閥，介質呈通路；當線圈斷電時電磁力消失，動鐵芯在彈簧力的作用下復位，直接關閉窗口，介質不通，結構簡單，動作可靠，在零壓差和微真空下正常工作。常開型正好相反。如小于Φ6流量通經的電磁閥。
- 分步直動式電磁閥：該閥采用一次開閥和二次開閥連在一體，主閥和導閥分步使電磁力和壓差直接開啟主閥口。當線圈通電時，產生電磁力使動鐵芯和靜鐵芯吸合，導閥口開啟而導閥口設在主閥口上，且動鐵芯與主閥芯連在一起，此時主閥上腔的壓力通過導砝口卸荷，在壓力差和電磁力的同時作用下使主閥芯向上運動，開啟閥介質流通。當線圈斷電時電磁力消失，此時動鐵芯在自重和彈簧力的作用下關閉導閥孔，此時介質在平衡孔中進入主閥芯上腔，使上腔壓力升高，此時在彈簧復位和壓力的作用下關閉主閥，介質斷流。結構合理，動作可靠，在零壓差時工作也可靠。
- 間接先導式電磁閥：該系列電磁閥和主閥芯聯系著形成通道組合而成；常閉型在未通電時，呈關閉狀態。當線圈通電時，產生的磁力使動鐵芯和靜鐵芯吸合，導閥口打開，介質流向出口，此時主閥芯上腔壓力減少，低于進口側的壓力，形成壓差克服彈簧阻力而隨之向上運動，達到開啟主閥口的目的，介質流通。當線圈斷電時，磁力消失，動鐵芯在彈簧力作用下復位關閉先導口，此時介質從平衡孔流入，主閥鋅上腔壓力增大，并在彈簧力的作用下向下運動，關閉閥口。常開式原理正好相反。

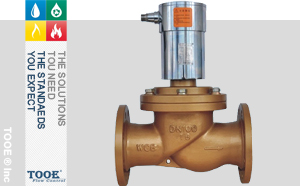

聲明及條款：美國圖爾閥門集團有限公司(TOOE VALVE GROUP LTD.)注冊于美國特拉華州丹佛市肯特郡，是一家集設計研發及生產于一體的跨國性閥門企業。在中國，TOOE在上海及浙江亦有授權合作的代工廠。上海圖爾流體技術有限公司作為美國圖爾閥門集團有限公司在中國的正式授權辦事機構，全權代表圖爾閥門集團有限公司在中國各項推廣、銷售、技術支持以及相應的服務工作。且擁有"TOOE"、"圖爾流體"的商標及名稱的使用權。此產品為外協代加工，本網站所刊載的所有圖文信息僅供參考，實物以實際交付為準。上海圖爾流體技術有限公司同時經銷其他進口閥門品牌的"進口活塞式防爆燃氣煤氣電磁閥"產品。
