電動調節球閥 |
更新時間：2025-12-01 10:29:22 當前位置: 閥門 > 空調閥 > 電動球閥系列 |
| 產品信息 | |
| 產品型號：DQ-420 | 產品壓力：1.0Mpa-1.6Mpa |
| 產品口徑：DN15-DN150 | 產品材質：黃銅 球墨鑄鐵 |
 021-5187 5832 |
 tooezg@126.com |
 資料下載 |
 價格表 |
| [ 上一個產品 ] | |
美國圖爾閥門辦事處-上海圖爾流體技術有限公司提供【電動調節球閥】標準、圖紙、原理、參數、認證、說明書。質量可靠,價格合理,售后優質。我們擁有專業的生產技術圖紙和完整的技術服務方案,為用戶提供一站式的系統解決方案。

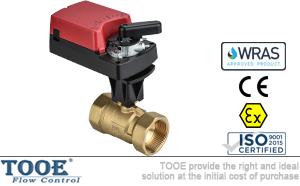

電動調節球閥概述
電動調節球閥由作用力16Nm、24Nm或32Nm的電動執行器，與口徑DN15-DN150電動球閥體及其它連接件組成，閥門主要用于中央空調冷熱水系統，能夠?qū)崿F(xiàn)開關、比例式0~10VDC或4~20mA信號控制，并提供0~10VDC的位置反饋信號。按實際需要精確控制冷、熱介質的流量，不會造成溫度的劇烈變化，達到精確控制室溫之目的。廣泛應用于采暖、通風、空調、等樓宇自控系統。
 |
 |
 |
電動調節球閥參數
| 輸出力距 | 12Nm；16Nm；24Nm；32Nm | 旋轉角度 | 0°-90° | |
| 運行時間 | 開啟時間：40s~80s；關閉時間：40s~80s | 限制角度 | 5°-85°(每步5°) | |
| 電源電壓 | AC24V；AC110V；AC220V/230V | 防護等級 | IP44；IP54 | |
| 頻率 | 50/60Hz | 環境溫度 | -20℃~50℃ | |
| 噪音 | 45dB(A) | 環境濕度 | 5~95%RH | |
| 控制信號 | 開關量：2點和3點；模擬量：0(4)-20mA 0(2)-10V | 線徑 | 開關量：6.5VA；模擬量：6.5V，7.5VA (230V) |
 |
 |
|
DN(mm)
|
15
|
20
|
25
|
32
|
40
|
50
|
|
65
|
80
|
100
|
125
|
150
|
|
流量系數Kv
|
4
|
6.3
|
10
|
16
|
25
|
40
|
|
63
|
100
|
160
|
250
|
350
|
|
角度范圍
|
0°-90°
|
|
0°-90°
|
|||||||||
|
最大壓差
|
0.5Mpa
|
|
0.5Mpa
|
|||||||||
|
關斷力
|
1.4Mpa
|
|
1.4Mpa
|
|||||||||
|
流通特性
|
等百分比
|
|
增量型；等百分比
|
|||||||||
|
泄漏量
|
最大流量的0.01%(兩通)；最大流量的1%(三通)
|
|
最大流量的0.01%(兩通)
|
|||||||||
|
適用溫度
|
-5℃~120℃
|
|
-5℃~120℃
|
|||||||||
|
連接方式
|
英制管螺紋BSPP
|
|
對夾式；法蘭
|
|||||||||
|
閥體材質
|
鍛造黃銅
|
|
球墨鑄鐵
|
|||||||||
|
球芯材質
|
不銹鋼
|
|
不銹鋼
|
|||||||||
|
閥座材質
|
石墨增強的聚四氟乙烯
|
|
石墨增強的聚四氟乙烯
|
|||||||||
|
閥桿材質
|
不銹鋼
|
|
不銹鋼
|
|||||||||

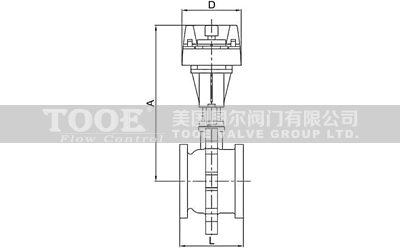

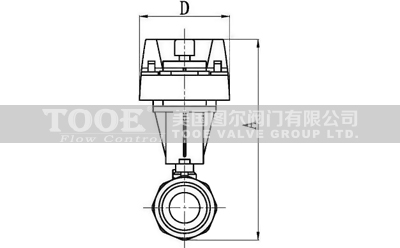

電動調節球閥尺寸
 |
 |
|
DN
|
15
|
20
|
25
|
32
|
40
|
50
|
|
H(mm)
|
174.2
|
174.2
|
174.2
|
174.2
|
205.6
|
205.6
|
|
D(mm)
|
85
|
85
|
85
|
85
|
100.4
|
100.4
|
|
L(mm)
|
60
|
73
|
89
|
102.5
|
113
|
127.5
|
|
A(mm)
|
184
|
184
|
191
|
199
|
210
|
224
|
 |
 |
|
DN
|
65
|
80
|
100
|
125
|
150
|
|
H(mm)
|
205.6
|
205.6
|
205.6
|
205.6
|
205.6
|
|
D(mm)
|
100.4
|
100.4
|
100.4
|
100.4
|
100.4
|
|
L(mm)
|
97
|
108
|
120
|
145
|
165
|
|
A(mm)
|
256
|
266
|
236
|
250
|
265
|
