微阻節水安全型倒流防止器概述

微阻節水安全型倒流防止器是一種主要用于城市供水單位供水時，嚴格限定管道中的壓力水只能單向流動的水力控制組合裝置，它的功能是在供水系統發生虹吸回流和背壓回流的時候，能有效防止出口端水質較差的介質倒流到水質較好的進口端，避免了對生活用水的水質污染，確保生活用水的安全，以達到避免倒流污染的目的。

微阻節水安全型倒流防止器參數

公稱通徑：DN15-DN500		閥門材質：球墨鑄鐵/不銹鋼
公稱壓力：1.0Mpa-1.6Mpa		彈簧材質：304
適用溫度：0℃-85℃		閥桿材質：304
適用介質：水		膜片材質：EPDM
設計制造：CJ/T160-2010		閥盤材質：304+EPDM
結構長度：GB/T12221		閥體涂層：環氧樹脂粉體涂裝
法蘭尺寸：GB/T17241.6		泄放壓差：0.02Mpa
檢驗試驗：GB/T13927		連接方式：法蘭連接/絲扣螺紋

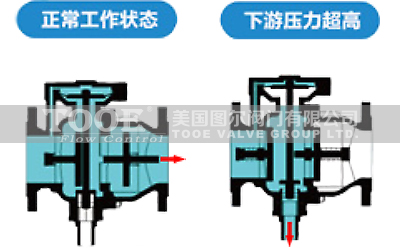

微阻節水安全型倒流防止器原理

- 當上游壓力比下游壓力高，上下游止回閥處于正常工作狀態，底部不會排水
- 當下游壓力比上游高，上下游止回閥處于關閉狀態，底部排水
- 當下游壓力比上游高，上下游止回閥處于關閉狀態，底部不會排水，水不會進入上游
- 當下游壓力比上游高，上下游止回閥處于漏水狀態，底部排水，水不會進入上游

微阻節水安全型倒流防止器特點

- 人性化設計，產品可水平或立式安裝，在線測試，在線檢修
- 單膜片設計，膜片等關鍵部件的久經考驗的可靠性，使其質量?jī)?yōu)于普通的低阻力倒流防止器

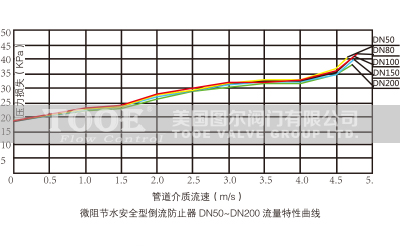

- 結構更加緊湊，尺寸短，體積小，倒流低，噪音小，在經濟流速下正常工作水損為1.3-2.5米
- 泄水閥的精度與泄水壓力可調，使其受管道壓力波動干擾少，啟閉安全可靠，沒有非正常排水現象
- 兩級止回閥的流道設計，流阻小，啟閉速度快，有效防止背壓突然升高對閥門及管道的破壞，限制壓力水倒流或虹吸倒流，具有靜音功能

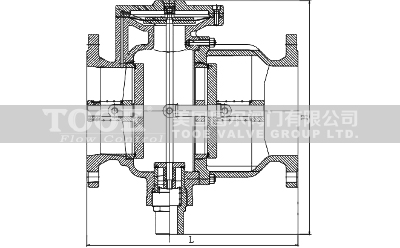

微阻節水安全型倒流防止器尺寸

DN	50	65	80	100	125	150	200	250	300	350	400
L	230	236	276	298	303	364	470	530	580	690	770
H	250	286	300	347	365	404	520	596	602	730	785

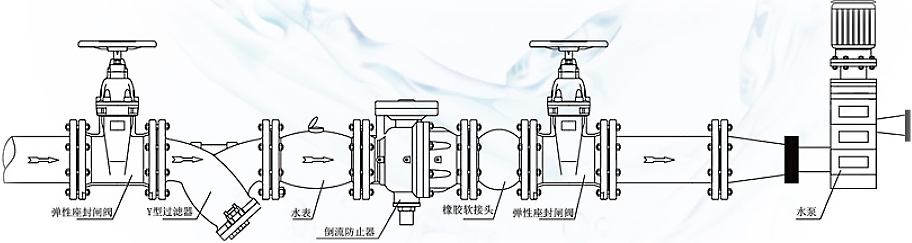

微阻節水安全型倒流防止器安裝
