彈簧活塞式可調減壓閥

美國圖爾閥門辦事處-上海圖爾流體技術有限公司提供【彈簧活塞式可調減壓閥】標準、圖紙、原理、參數、認證、說明書。質量可靠,價格合理,售后優質。我們擁有專業的生產技術圖紙和完整的技術服務方案,為用戶提供一站式的系統解決方案。

彈簧活塞式可調減壓閥概述

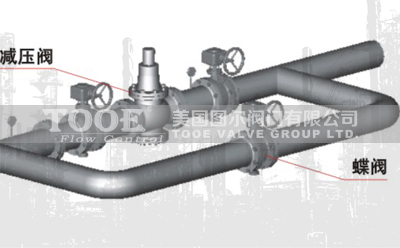

Y42X/F減壓閥屬于直接作用彈簧活塞式減壓閥，是一種以活塞代替膜片的壓力調節閥，閥后的壓力可根據需要調節。主要由調節彈簧、膜片、活塞、閥座、閥瓣等零件組成。利用膜片直接傳感下游壓力驅動閥瓣，控制閥瓣開度完成減壓功能。本閥門在城市建筑、高層建筑的冷熱供水系統中，可取代常規分區水管，節省設備；也可在通常的冷熱水管網中，起減壓作用。本產品調壓動作平穩，適用于水和非腐蝕性液體介質的管路。

彈簧活塞式可調減壓閥參數

公稱通徑：DN15-DN500(1/2"-20")		公稱壓力：PN1.0Mpa-10Mpa
適用溫度：0℃≤T≤85℃		適用介質：水；油；非腐蝕性液體
閥體材質：鑄鋼WCB；不銹鋼304/316/316L		閥座材質：不銹鋼2Cr13
缸套材質：2Cr13/25(鍍硬鉻)		閥瓣材質：不銹鋼2Cr13
活塞材質：不銹鋼2Cr13		閥桿材質：不銹鋼2Cr13
O型圈：丁腈橡膠NBR		密封圈：丁腈橡膠NBR
調節彈簧：彈簧鋼60Si2Mn		法蘭標準：GB/T 17241.6；GB/T 9113
執行標準：JB79；GB9113；ANSI B16.5		試驗標準：GB/T 12245；API 598

彈簧活塞式可調減壓閥流量系數

DN	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350	400	500
Cv	1	2	4	4	6	13	14	38	40	85	90	165	350	520	690	950	1400

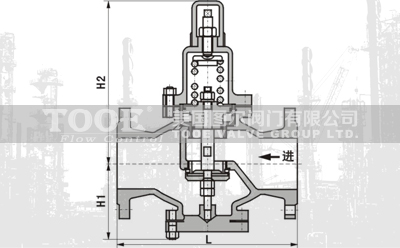

彈簧活塞式可調減壓閥尺寸

DN	L			H1				H2
DN	PN16/25	PN40	PN64	PN16	PN25	PN40	PN64	PN16	PN25	PN40	PN64
20	160	180	180	90	90	90	90	220	220	220	220
25	180	200	200	95	95	100	105	255	255	265	265
32	200	220	220	100	100	100	110	255	255	265	265
40	220	240	240	115	115	130	130	325	325	330	330
50	250	270	270	120	120	135	135	325	325	330	330
65	260	280	300	125	125	130	145	330	330	340	355
80	310	330	330	135	135	150	160	340	340	340	360
100	350	380	380	108	108	185	185	317	317	360	360
125	400	450	450	190	200	200	245	560	560	565	565
150	450	500	500	205	210	240	280	580	580	585	585
200	500	560	560	220	245	245	310	630	630	635	635
