| 產品信息 | |
| 產品型號：JIS;EJ-3-4-H/W | 產品壓力：10K-20K |
| 產品口徑：15A-500A | 產品材質：鑄鐵 碳鋼 鑄鋼 不銹鋼 |
 021-5187 5832 |
 tooezg@126.com |
 資料下載 |
 價格表 |
美國圖爾閥門辦事處-上海圖爾流體技術有限公司提供【日標旋啟式止回閥】標準、圖紙、原理、參數、認證、說明書。質量可靠,價格合理,售后優質。我們擁有專業的生產技術圖紙和完整的技術服務方案,為用戶提供一站式的系統解決方案。
日標旋啟式止回閥概述
止回閥(又稱單向閥或逆止閥)。止回閥是依靠自身閥瓣重量及或管路中介質本身的流動產生的力而自動開啟和關閉的，屬于一種自動閥門。主要用于介質單向流動的管道上，只允許介質向一個方向流動，而且阻止反方向流動，防止水逆流及降低水錘所造成的管線損壞。

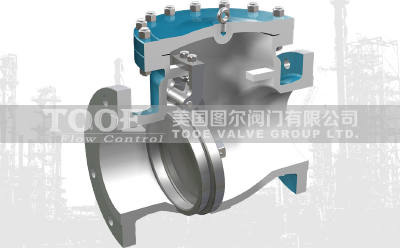

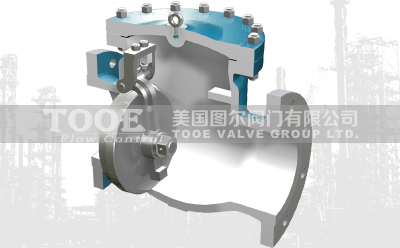

H44H旋啟式日標止回閥是指按日本標準設計、制造，生產、檢測的止回閥。適用于10K~20K的各種管路上。旋啟式止回閥安裝位置不受限制，通常安裝于水平管路，但也可以安裝于垂直管路或傾料管路上。旋啟式止回閥的閥瓣繞轉軸作旋轉運動，其流體阻力一般小于升降式止回閥，它適用于較大口徑的場合。旋啟式止回閥根據閥瓣的數目可分為單瓣旋啟式、雙瓣旋啟式及多瓣旋啟式三種。
 |
 |
 |
日標旋啟式止回閥參數
| 公稱通徑：15A-500A | 閥體材質：WCB鑄鋼、碳鋼、不銹鋼 | |
| 公稱壓力：10K；20K | 閥瓣材質：WCB鑄鋼、碳鋼、不銹鋼 | |
| 適用溫度：-40℃~425℃ | 設計標準：JIS B2071；ASME B 16.34 | |
| 適用介質：水、油、蒸汽、腐蝕性介質 | 結構長度：JIS B2002 | |
| 連接法蘭：JIS B2220 | 試驗檢驗：JIS B2003 |
日標旋啟式止回閥特性
 |
 |
法蘭日標止回閥水平或垂直管道均可使用，安裝方便，流道通暢、流體阻力小。

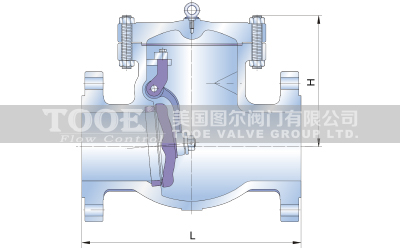

日標旋啟式止回閥尺寸
 |
 |
|
NPS
|
50A
|
65A
|
80A
|
100A
|
125A
|
150A
|
200A
|
250A
|
300A
|
|
L
|
203
|
216
|
241
|
292
|
330
|
356
|
495
|
622
|
698
|
|
H
|
112
|
130
|
147
|
177
|
189
|
209
|
257
|
296
|
343
|
