| 產品信息 | |
| 產品型號：HC41X;EG-3-1-X | 產品壓力：1.0Mpa-2.5Mpa |
| 產品口徑：DN40-DN600 | 產品材質：鑄鋼 不銹鋼 球墨鑄鐵 |
 021-5187 5832 |
 tooezg@126.com |
 資料下載 |
 價格表 |
| [ 下一個產品 ] | |
美國圖爾閥門辦事處-上海圖爾流體技術有限公司提供【法蘭消聲止回閥】標準、圖紙、原理、參數、認證、說明書。質量可靠,價格合理,售后優質。我們擁有專業的生產技術圖紙和完整的技術服務方案,為用戶提供一站式的系統解決方案。
法蘭消聲止回閥概述
止回閥(又稱單向閥或逆止閥)。止回閥是依靠自身閥瓣重量及或管路中介質本身的流動產生的力而自動開啟和關閉的，屬于一種自動閥門。主要用于介質單向流動的管道上，只允許介質向一個方向流動，而且阻止反方向流動，防止水逆流及降低水錘所造成的管線損壞。
HC41X節能消聲止回閥適用于給排水管道，閥瓣采用進口兩端中心軸導向，啟閉靈活，可水平安裝或垂直安裝。HC41X法蘭消聲止回閥閥瓣采用彈簧加載，其快速關閉能有效的消除水錘，密封性能好，關閉無噪聲。節能消聲止回閥具有體積小、重量輕、流體阻力小，耐疲勞、壽命長等優點。
 |
 |
 |
法蘭消聲止回閥參數
| 公稱通徑：DN40-DN600 | 閥體材質：鑄鐵；鑄鋼；不銹鋼；球墨鑄鐵 | |
| 公稱壓力：1.0Mpa-2.5Mpa | 彈簧材質：1Cr18Ni9Ti不銹鋼絲 | |
| 適用溫度：0℃~85℃ | 導向軸：黃銅；不銹鋼 | |
| 適用介質：清水、油品 | 密封圈：丁腈橡膠NBR | |
| 設計標準：GB/T 13932；BS EN 5153 | 結構長度：GB/T 12221 | |
| 試驗標準：GB/T 13927；AP 1598；EN 12266 | 法蘭標準：GB/T 17241.6；EN1092 |
法蘭消聲止回閥構造
 |
 |
構造原理：當介質按規定方向流動時，HC41X節能消聲止回閥閥瓣受介質力的作用，被開啟；介質逆流時，因閥瓣自重和閥瓣受介質反向力和彈簧力的作用，使閥瓣與閥座的密封面密合而關閉，達到阻止介質逆流的目的。
法蘭消聲止回閥特性
 |
 |

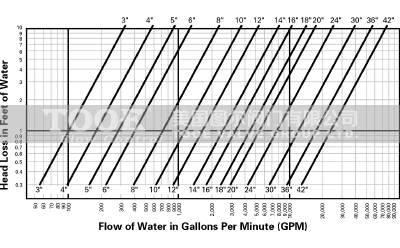

| 消聲止回閥水頭損失,壓降 |

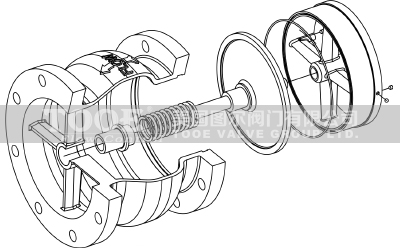

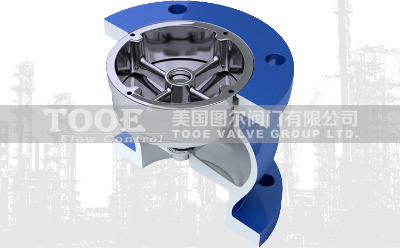

消聲止回閥結構原理
|

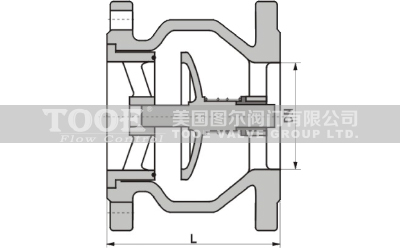

法蘭消聲止回閥尺寸
 |
DN
|
L
|
DN
|
L
|
|
40
|
112
|
250
|
310
|
|
|
50
|
120
|
300
|
320
|
|
|
65
|
130
|
350
|
380
|
|
|
80
|
150
|
400
|
405
|
|
|
100
|
165
|
450
|
430
|
|
|
125
|
190
|
500
|
450
|
|
|
150
|
210
|
600
|
510
|
|
|
200
|
255
|
|
|
