手動快裝衛生級蝶閥概述

衛生級蝶閥是一款衛生型手動操作的蝶閥，適合于不銹鋼管道系統內的各類應用。選擇不同的手動操作用的手柄可將閥門機械式鎖定在開啟，關閉，中間或其它的位置上。實現對流量進行調節。手動衛生級蝶閥，是遵照ISO規格，在追求衛生性和輕量、小型化的基礎上進行的設計。當為手動式時，具有動作轉矩非常小，可輕松地進行操作，且全部打開時流體的阻力很小的特點。閥座環材質有符合FDA規格的EPDM及符合食品衛生法的硅烷橡膠，可以對應使用條件進行選擇。

手動快裝衛生級蝶閥參數

公稱通徑：DN15-DN150		工作壓力：0-10bar
工作溫度：-20℃~135℃		滅菌溫度：150℃(MAX 20min)
連接方式：焊接/快裝/螺紋/法蘭		密封材質：EPDM / FPM
內表面處理：R≤0.8μm / 內面#320-#400拋光精加工		與介質接觸的部件：SUS304L/SUS316L(14307/14404)鍛造
外表面處理：R≤1.6μm		不與介質接觸的部件：304(1.4301)

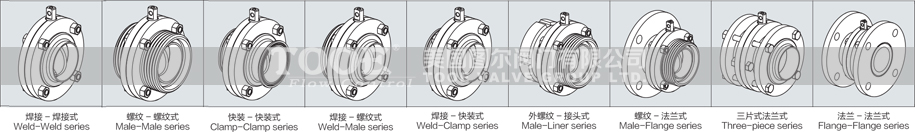

手動快裝衛生級蝶閥連接形式

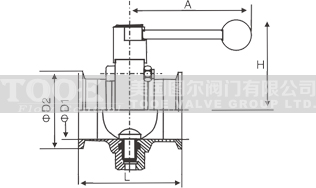

手動快裝衛生級蝶閥尺寸

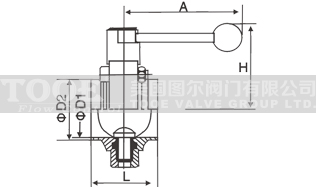

	SMS 標準焊接型蝶閥 / ISO welded butterfly valve
	規格	D1	D2	A	H	L	kg
	1s	22.4	25.4	135	68	50	1.03
	1.5s	35.1	38.1	135	72	50	1.12
	2s	47.8	50.8	135	79	52	1.5
	2.5s	59.5	63.5	135	86	56	1.8
	3s	72.2	76.2	160	96	58	2.2
	4s	97.6	101.6	160	110	64	3.1

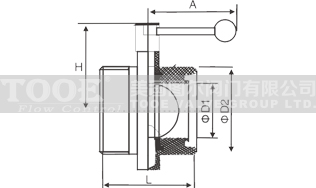

	SMS 螺紋型蝶閥 / ISO threaded butterfly valve
	規格	D1	D2	A	H	L	kg
	1s	22.4	Rd40*1/6"	135	68	68	1.1
	1.75s	28.8	Rd48*1/6"	135	69	68	1.35
	1.5s	35.1	Rd60*1/6"	135	72	70	1.55
	2s	47.8	Rd70*1/6"	135	79	76	1.95
	2.5s	59.5	Rd85*1/6"	135	86	76	2.5
	3s	72.2	Rd98*1/6"	160	96	80	3.05
	3.5s	85	Rd110*1/6"	160	102	84	3.8
	4s	97.6	Rd125*1/6"	160	110	90	4.5
	4.5s	97.6	Rd132*1/6"	160	111	90	5.5

	SMS 快裝型蝶閥 / ISO quick-installation butterfly valve
	規格	D1	D2	A	H	L	kg
	1s	22.4	50.5	135	68	66	1.1
	1.5s	35.1	50.5	135	72	66	1.55
	2s	47.8	64	135	79	72	1.95
	2.5s	59.5	77.5	135	86	76	2.5
	3s	72.2	91	160	96	76	3.05
	4s	97.6	119	160	110	90	4.5

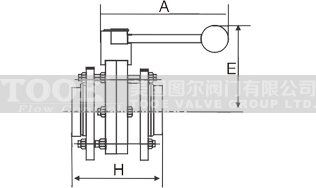

	SMS 標準法蘭型蝶閥 / ISO flange butterfly valve
	ISO	H	E	A	kg
	25.4	100	68	135	1.95
	32	100	69	135	2.2
	38.1	100	72	135	2.38
	58	104	79	135	2.91
	63.4	106	86	135	3.7
	76.1	108	96	160	4.5
	89	112	102	160	5.5
	101.6	116	110	160	6.4

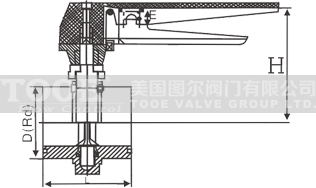

	SMS 定位不銹鋼手柄蝶閥 / positioned handle threaded butterfly valve
	規格	L	D	H	E	kg
	1"	68	40*1/6"	145	125	1.4
	1.5"	70	60*1/6"	145	125	1.85
	2"	76	70*1/6"	150	125	2.25
	2.5"	76	85*1/6"	150	125	2.8
	3"	80	98*1/6"	150	135	3.35
	4"	90	125*1/6"	150	135	4.85
