全襯膠隔膜閥概述

襯膠隔膜閥用于控制非腐蝕性或一般腐蝕性介質。在原隔膜閥門的基礎上，閥體內腔過流表面襯里各種橡膠(丁腈橡膠NBR、三元乙丙橡膠EPDM)，適用于不同工作溫度和流體管路。隔膜閥是一種特殊形式的截?cái)嚅y，它的啟閉件是一塊用軟質材料制成的隔膜，把閥體內腔與閥蓋內腔及驅動部件隔開。隔膜把下部閥體內腔與上部閥蓋內腔隔開，使位于隔膜上方的閥桿、閥瓣等零件不受介質腐蝕，省去了填料密封結構，且不會產生介質外漏。以壓縮空氣為動力帶動傳動螺桿，使閥芯上下運動，同時拉動膜片上下運動使其關閉和打開。

全襯膠隔膜閥參數

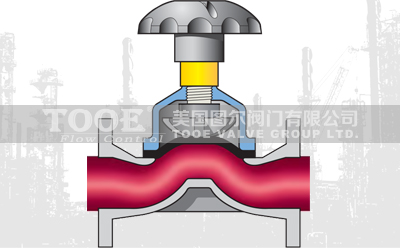

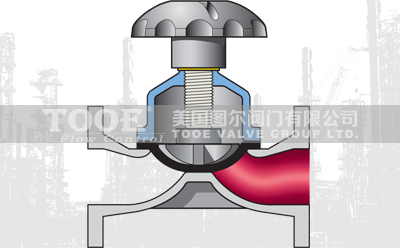

全襯膠隔膜閥原理

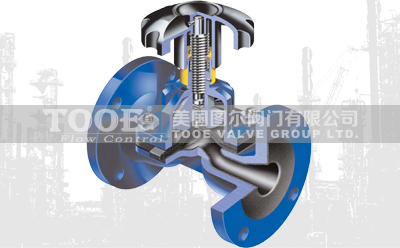

1、堰式隔膜閥(G41)：閥體流道中以屋脊形結構與隔膜構成密封副的隔膜閥稱為堰式(屋脊式)隔膜閥，也稱突緣式。堰式隔膜閥的導流堰作為閥體的一部分，相當于閥座，隔膜壓在上面以截?cái)嘟橘|(zhì)流動。這種類型的隔膜閥一般尺寸較大。凸起的導流堰減小了隔膜閥從完全開啟至完全關閉的行程，從而減小了隔膜的應力和應變。關閉時，帶有隔膜的閥瓣下移，使其與閥體的堰(脊背)密封，達到切斷流體的要求。
2、直流式隔膜閥(G45)：具有截止閥和屋脊式隔膜閥的特點，閥座密封采用包覆非金屬材料的金屬閥瓣，具有較高的承載能力和密封性。另有隔膜作為中法蘭密封和閥桿填料密封，又作為隔離閥體和閥蓋的屏障，密封可靠，閥體流道呈線形，流通能力好，流阻系數小，其結構形式與閘閥相似，閘板式隔膜閥流體阻力最小，適合于輸送粘性物料。
3、直通式隔膜閥(G46)：其流體的通道近似直線，流阻小，行程較長(相對于堰式)。對隔膜撓性要求較高，切斷性能和流通性能均佳，耐腐蝕，能包容顆粒狀介質，密封面積大，密封性能好，可適用于真空度高的管道。

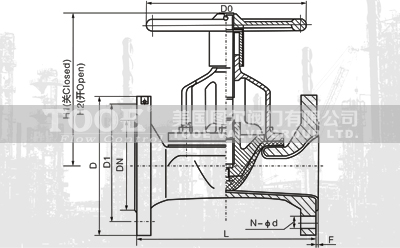

全襯膠隔膜閥尺寸
