| 產品信息 | |
| 產品型號：Q971F;AG-2-4-1-F | 產品壓力：1.6Mpa-4.0Mpa |
| 產品口徑：DN15-DN100 | 產品材質：碳鋼 不銹鋼 |
 021-5187 5832 |
 tooezg@126.com |
 資料下載 |
 價格表 |
| [ 下一個產品 ] | |
美國圖爾閥門辦事處-上海圖爾流體技術有限公司提供【電動對夾式球閥】標準、圖紙、原理、參數、認證、說明書。質量可靠,價格合理,售后優質。我們擁有專業的生產技術圖紙和完整的技術服務方案,為用戶提供一站式的系統解決方案。

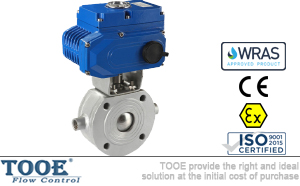

電動對夾式球閥概述
對夾式電動球閥球芯通道形狀有矩形、V形及O形。該閥門具有結構緊湊、體積小、重量輕、安裝方便等特點，可廣泛應用在石油、化工、冶金、電站、輕工等領域，對油、水、氣及紙漿或纖維狀流體進行自動調節或切斷控制。
 |
 |
 |

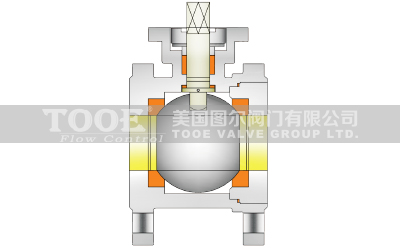

對夾式超薄電動球閥的關閉件是個球體，球體繞閥體心線作旋轉來達到開啟、關閉。球閥在管路中主要用來做切斷、分配和改變介質的流動方向。閥座采用彈性密封結構，密封可靠，啟閉輕松。設有耐火結構，萬一發生火災時，仍然能夠可靠操作并具有良好的密封性。
 |
 |
 |
電動對夾式球閥參數
| 閥體參數 | 執行器參數 | |
| 公稱通徑：DN15-DN100(1/2"-4") | 執行器形式：精小型、QT電子式、防爆型 | |
| 公稱壓力：1.6Mpa-4.0Mpa | 作用方式：正作用、反作用 | |
| 適用介質：水、油品、氣體 | 環境溫度：-25℃~55℃ | |
| 適用溫度：-20~180℃ | 環境濕度：10~90%RH | |
| 閥體材質：WCB / CF8 / CF8M | 電源電壓：110VAC；220VAC；380VAC；50/60Hz | |
| 閥座材質：聚四氟乙烯PTFE；PPL | 輸入信號：4-20mADC或1~5VDC | |
| 球體材質：CF8 / CF8M | 輸出信號：4-20mADC | |
| 閥桿材質：SUS304 / SUS316 | 行程：90°~120°/±10° | |
| 填料材質：聚四氟乙烯PTFE | 動作時間：7s-120s | |
| 設計標準：DNI 3357；EN 12516-1；ASME B16.34 | 絕緣電阻：100MΩ(500VDC) | |
| 法蘭標準：DIN 2633；EN 1092-1；ASME B165 | 防護等級：IP65；IP67；IP68 | |
| 防火標準：API 607；IOS 10497 | 防爆等級：Exd II BT4；Exd II CT6 | |
| 壁厚標準：ASME B16.34；EN 12516-1；GB 12224 | 電機保護：過熱保護器(自動恢復型) | |
| 檢測標準：DIN 3230；EN 12266；API 598 | 手動控制：可拆卸扳手/手輪 | |
| 球芯結構：O型；V型 | 扭矩范圍：7N.m-2000N.m |

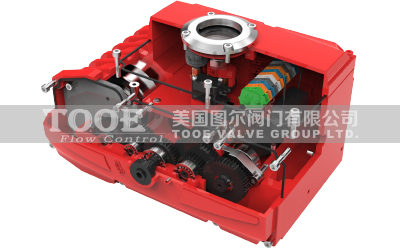

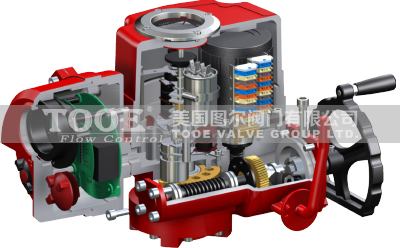

電動對夾式球閥特點
 |
 |
1.殼體-殼蓋由硬質鋁合金制成，具有陽極氧化處理和聚酯粉末涂層。高耐腐蝕，防水等級為IP67、IP68和防爆型是可選的。
2.電機—全封閉式鼠籠式電機，體積小，扭矩大，慣性力小，F(xiàn)級絕緣等級。內部熱保護開關避免損壞電機。
3.手動手輪—手輪設計安全可靠省力。當執行器未通電時，將離合器拉到正確的位置后，可以用手輪操作。一旦通電，離合器將自動返回。
4.位置指示器—安裝在中心軸上，用于觀察閥門的位置。為了避免沉積和觀察方便，它是由凸透鏡設計的。
5.加熱器和恒溫器—用于控制執行器內的溫度，以避免內部潮濕。
6.限位開關—兩機械和電子雙限位。機械限位螺絲可調。電子限位開關是由凸輪控制的SPDT。限位開關的位置可以通過調整精確方便地設定。
7.扭矩開關—提供過載保護(TEOHQ005/008/010除外)，并且當閥門堵塞時，通過自動切斷電源來避免閥門和執行器的損壞。
8.自鎖—精密蝸輪蝸桿傳動大扭矩，噪音低(最高50dB)。自鎖功能可防止反轉，確保穩定型和可靠性。潤滑油在出廠前已經添加。
9.防脫螺栓—拆下蓋子時，螺栓將附著在蓋板上。所有外部螺栓均采用不銹鋼制成。
10.安裝—電動執行器底部的安裝尺寸符合國際標準ISO5211和DIN3337。執行器可以垂直或水平安裝。
11.線路—電路控制電路符合單相或三相電源標準，布局合理緊湊。端子有效滿足各種附加功能要求。
12.智能模塊—采用高度集成，低功耗的MCU和模擬電路控制板。全金屬外部安裝，電機熱源和控制板有效分離，提高了執行器的抗干擾和耐熱性。
13.閥位數字顯示—執行器打開和關閉期間，液晶顯示屏上顯示閥門位置的變化(智能調節型)。
14.相序自動化調整—智能執行器自動連接到三相電源相序。

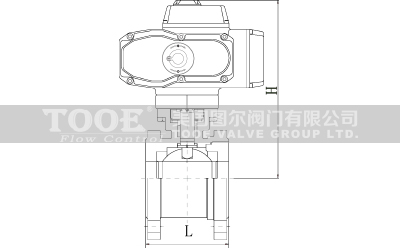

電動對夾式球閥尺寸
 |
 |
|
DN
|
1/2"
|
3/4"
|
1"
|
1 1/4"
|
1 1/2"
|
2"
|
2 1/2"
|
3"
|
4"
|
|
L
|
35
|
42
|
48
|
55
|
65
|
75
|
95
|
118
|
140
|
|
H
|
218
|
223
|
230
|
236
|
243
|
250
|
260
|
278
|
338
|
聲明及條款：美國圖爾閥門集團有限公司(TOOE VALVE GROUP LTD.)注冊于美國特拉華州丹佛市肯特郡，是一家集設計研發及生產于一體的跨國性閥門企業。在中國，TOOE在上海及浙江亦有授權合作的代工廠。上海圖爾流體技術有限公司作為美國圖爾閥門集團有限公司在中國的正式授權辦事機構，全權代表圖爾閥門集團有限公司在中國各項推廣、銷售、技術支持以及相應的服務工作。且擁有"TOOE"、"圖爾流體"的商標及名稱的使用權。此產品為外協代加工，本網站所刊載的所有圖文信息僅供參考，實物以實際交付為準。上海圖爾流體技術有限公司同時經銷其他進口閥門品牌的"進口電動對夾式球閥"產品。
